Монитора не пали? Ами дай да го видим…
Обикновено този проблем се дължи на “гръмнали” кондензатори. Така, както 95% от болестите при нас, хората се дължат на психиката, така и 95% от проблемите в електрониката се дължат на нещо свързано със захранващите им схеми. И да кажем около 60 - 80% от проблемите в захранването се дължат на електролитни кондензатори - те са нещо като консуматив в електрониката. Лесни са за разпознаване и са сравнително лесни за ремонтиране.
Колко лесни? Ами, преди доста години някой беше оставил стар 15" монитор до кофа за боклук - във видимо здраво състояние. Много ме засърбяха ръцете и си го прибрах. Разбира се - не работеше. Запретнах ръкави, разглобих го и… смених два електролитни кондензатора и монитора проработи (все още се мота някъде в мое владение и продължава да работи).
DELL U2415
Преди 2 седмици мой приятел (всъщност най-стария ми приятел, с който се познаваме от близо 40 години вече) се оплака, че има монитор, който е изгорял - стоял е на standby на слънце и в някакъв неизвестен момент е спрял да работи. Първоначалната ми реакция беше (разбира се) - давай го насам, кондензатори имам всякакви 😀

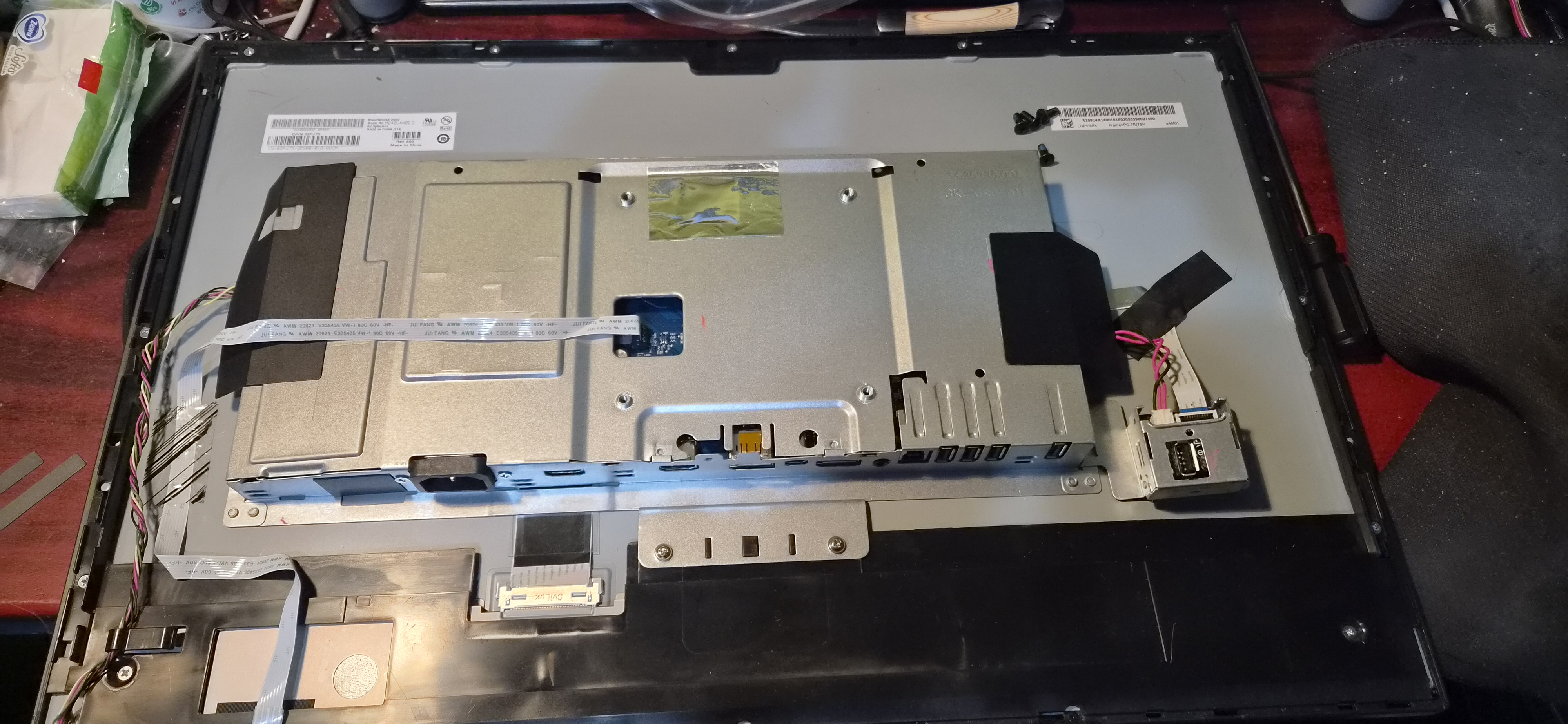

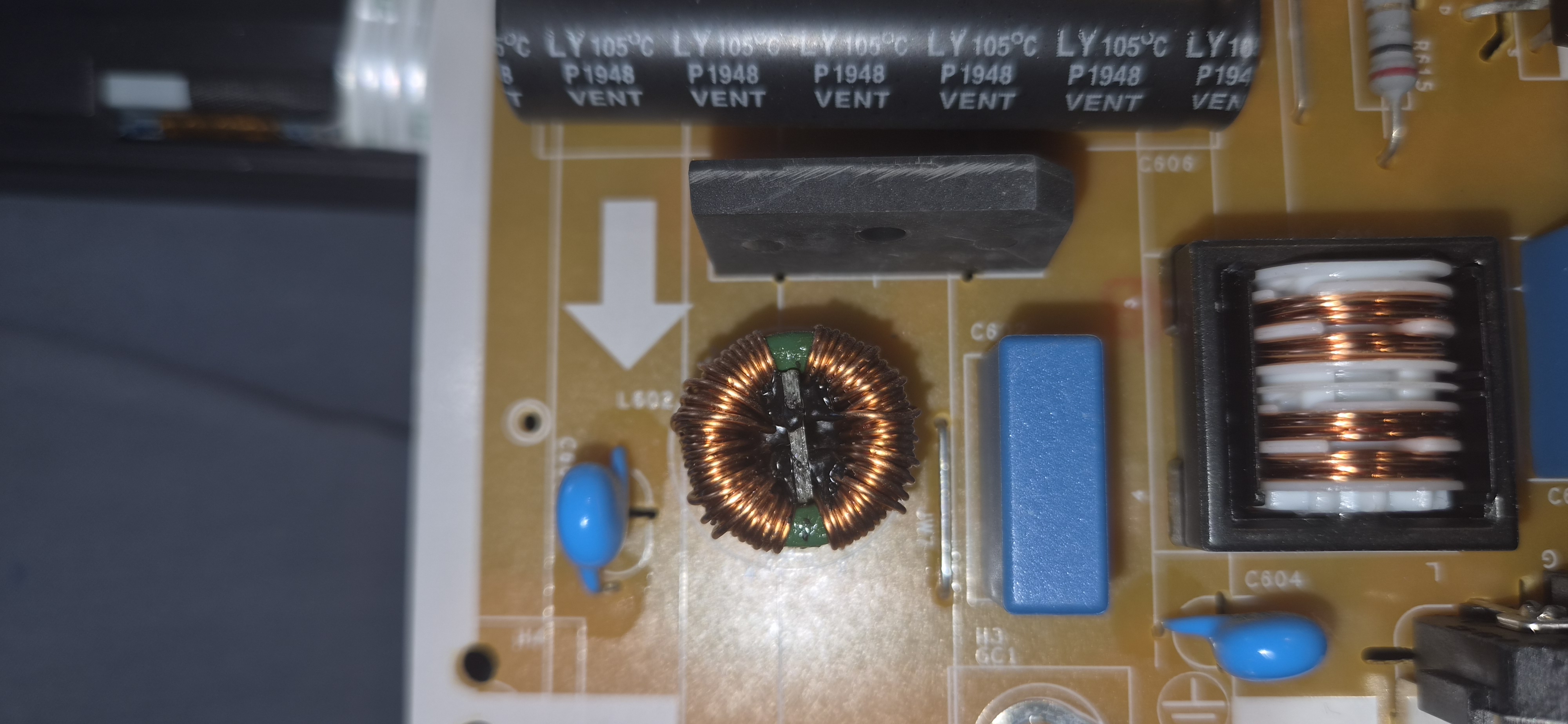

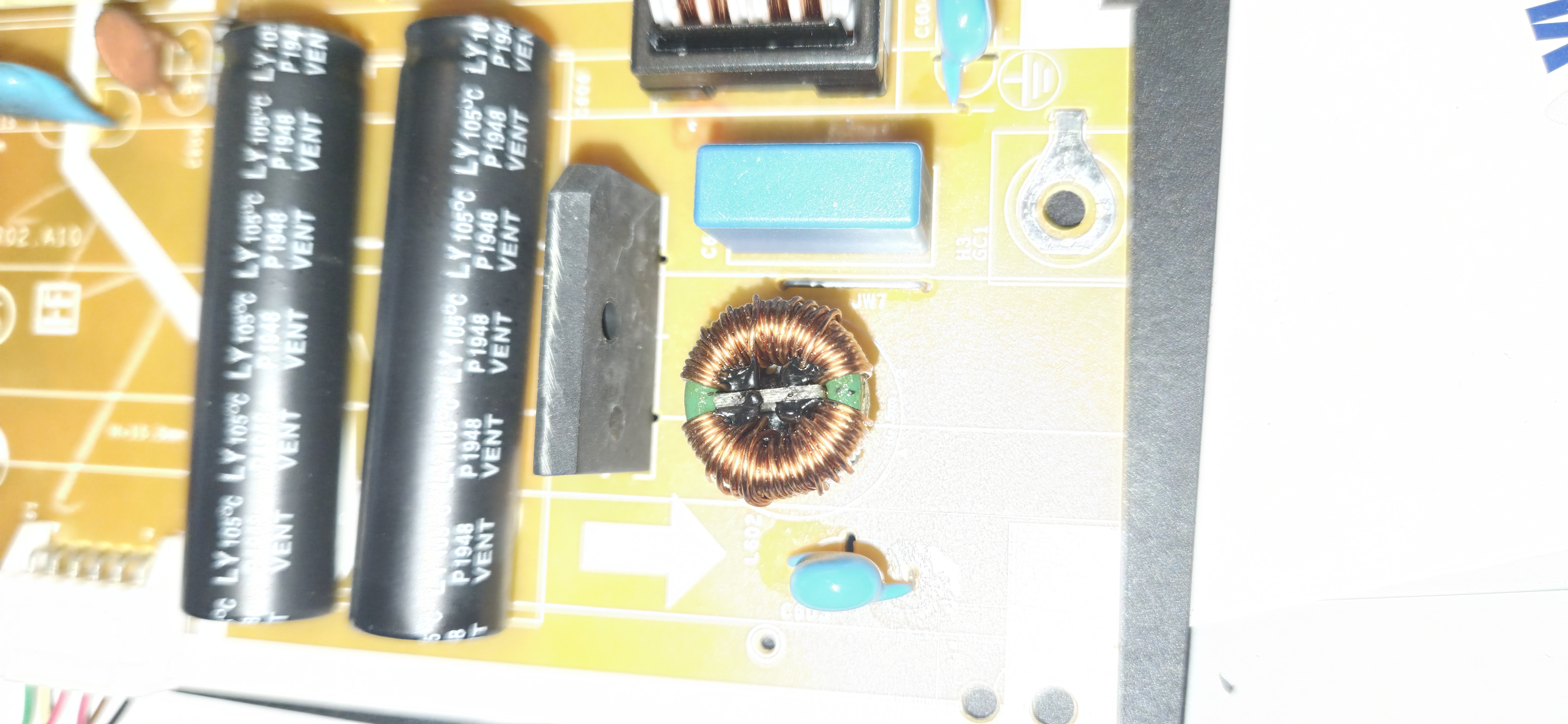

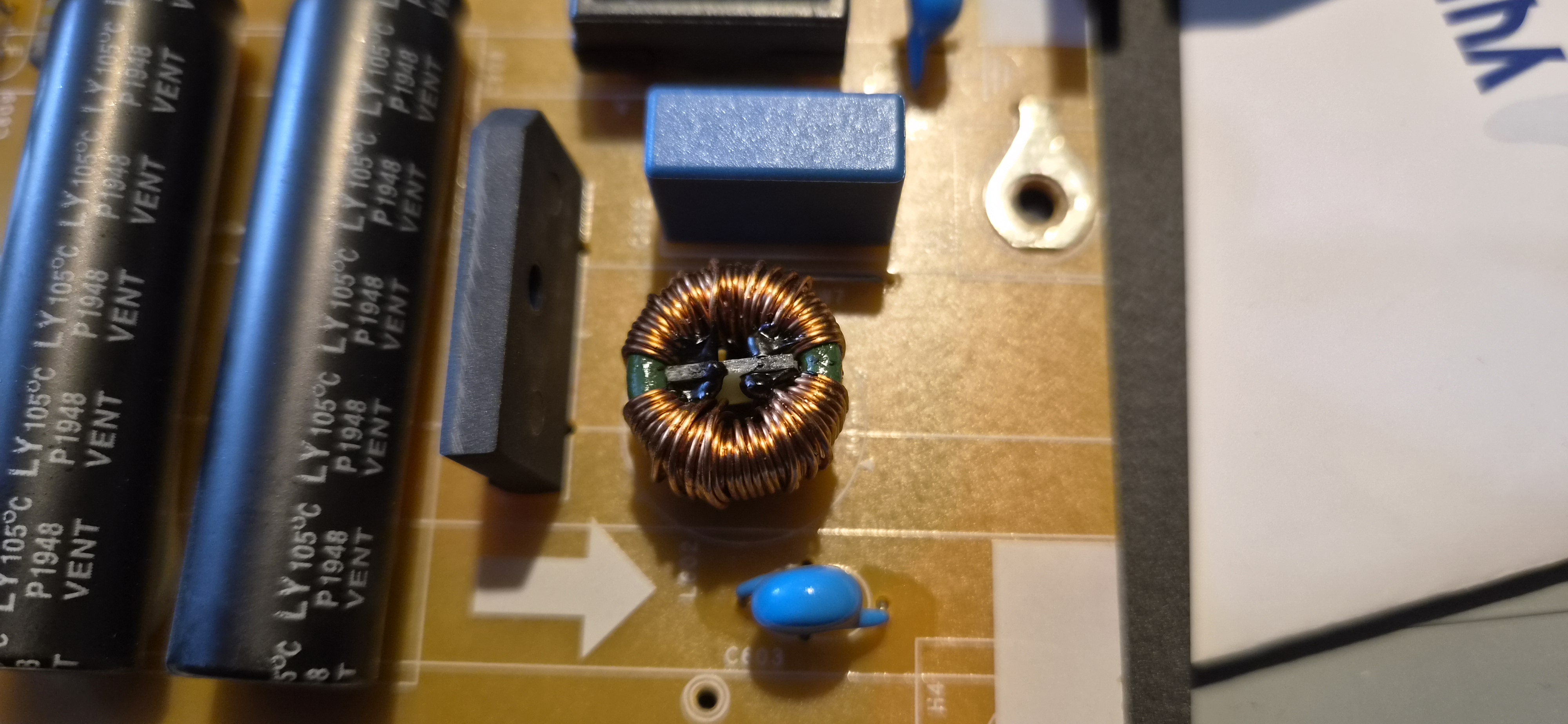

И така, взех монитора, разглобих го и започнах да търся повредени кондензатори… О, изненада!? Няма видимо протекли електролитни кондензатори, проблемът е по-сложен, отколкото очаквах.

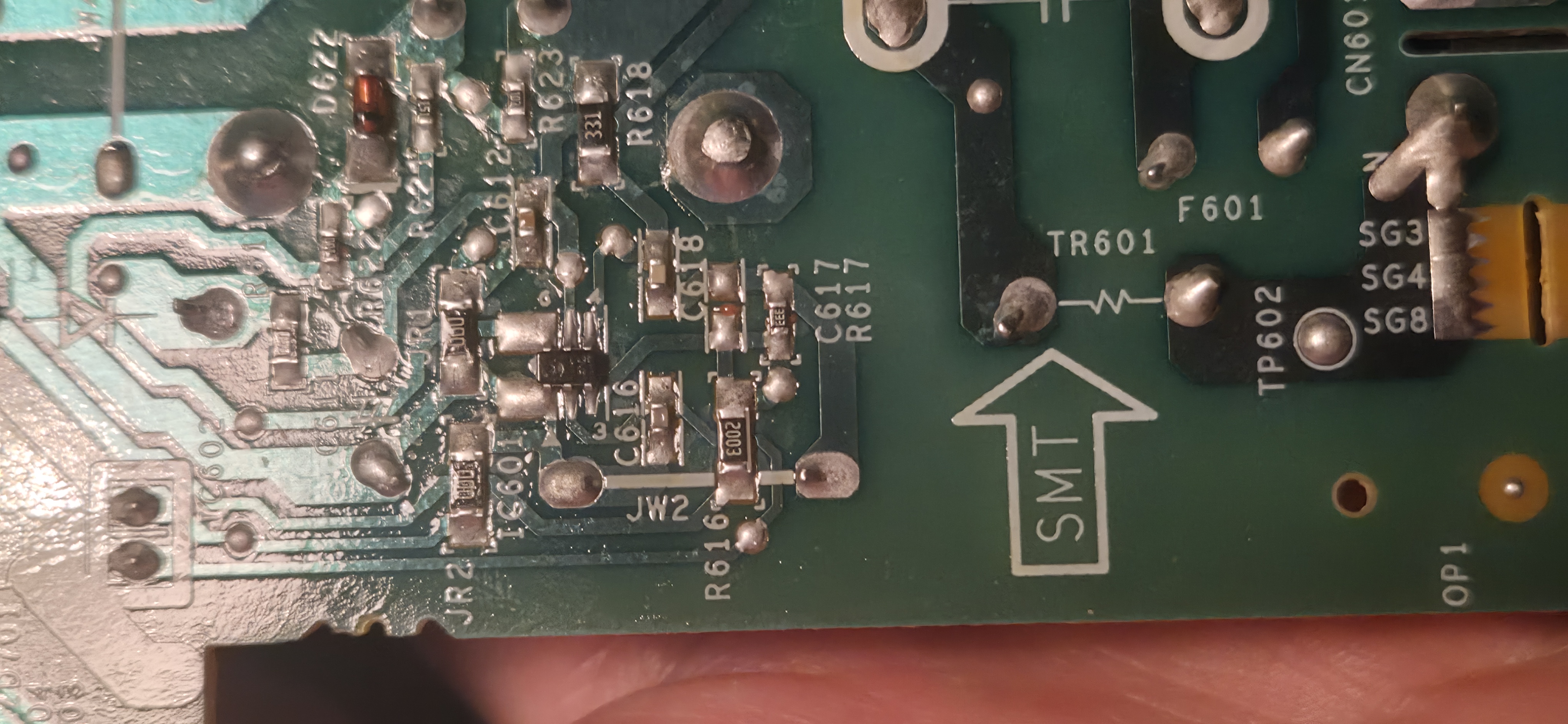

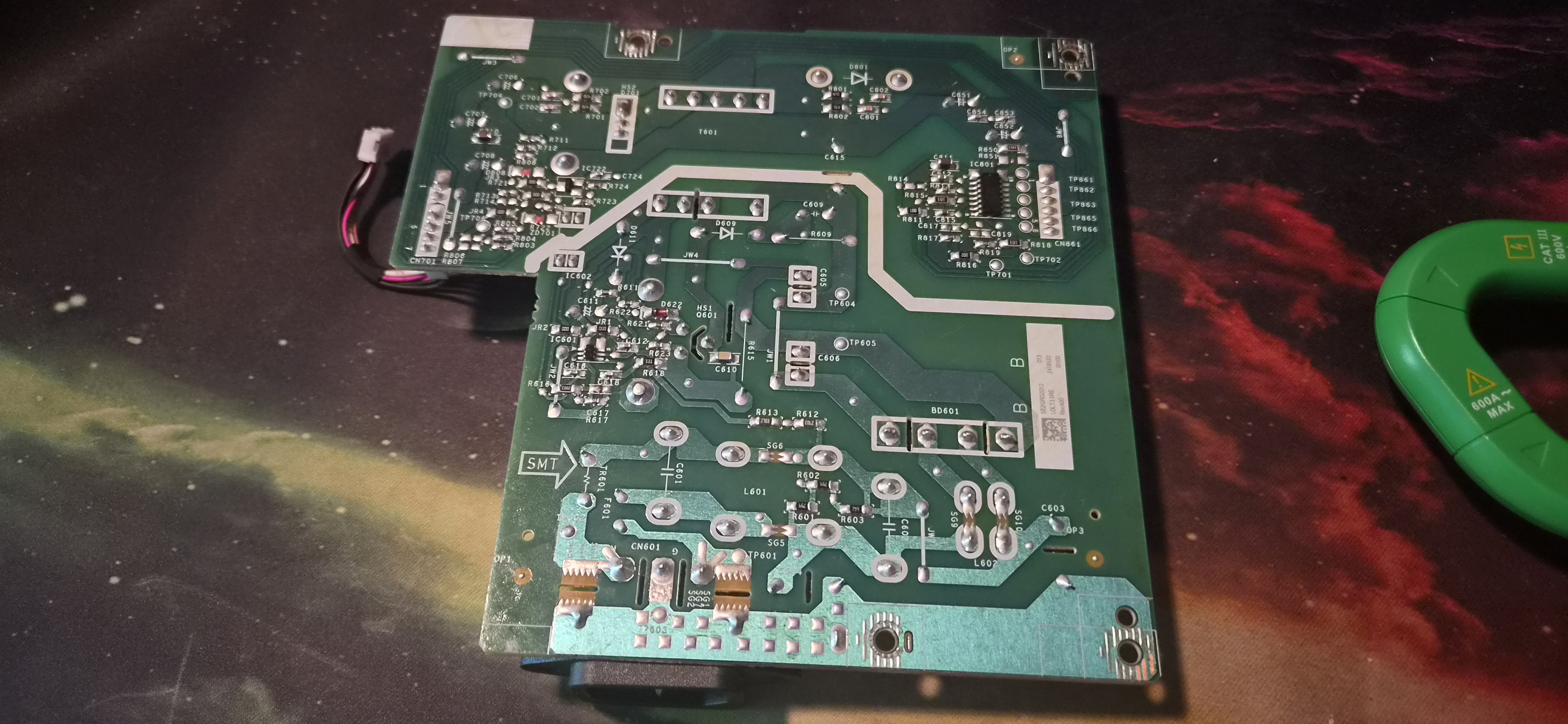

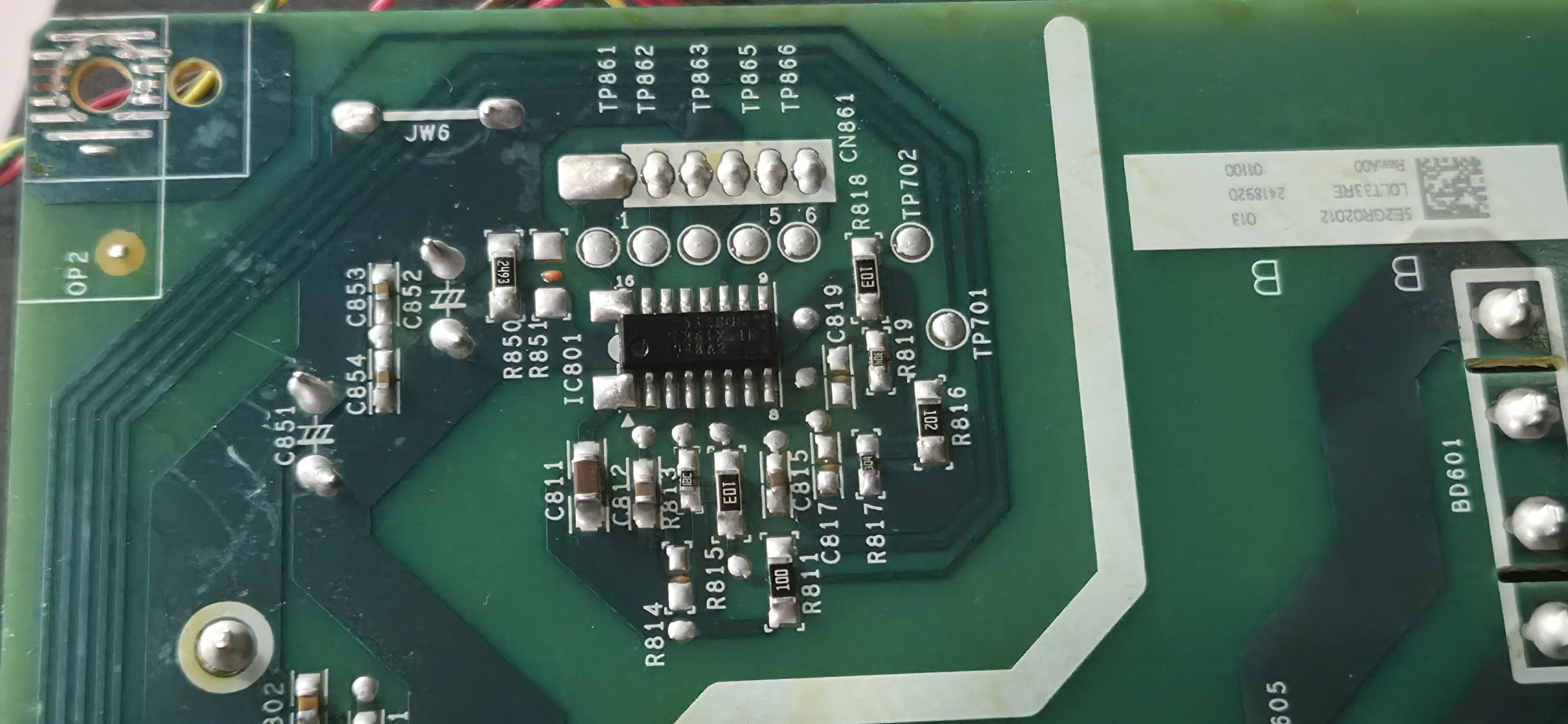

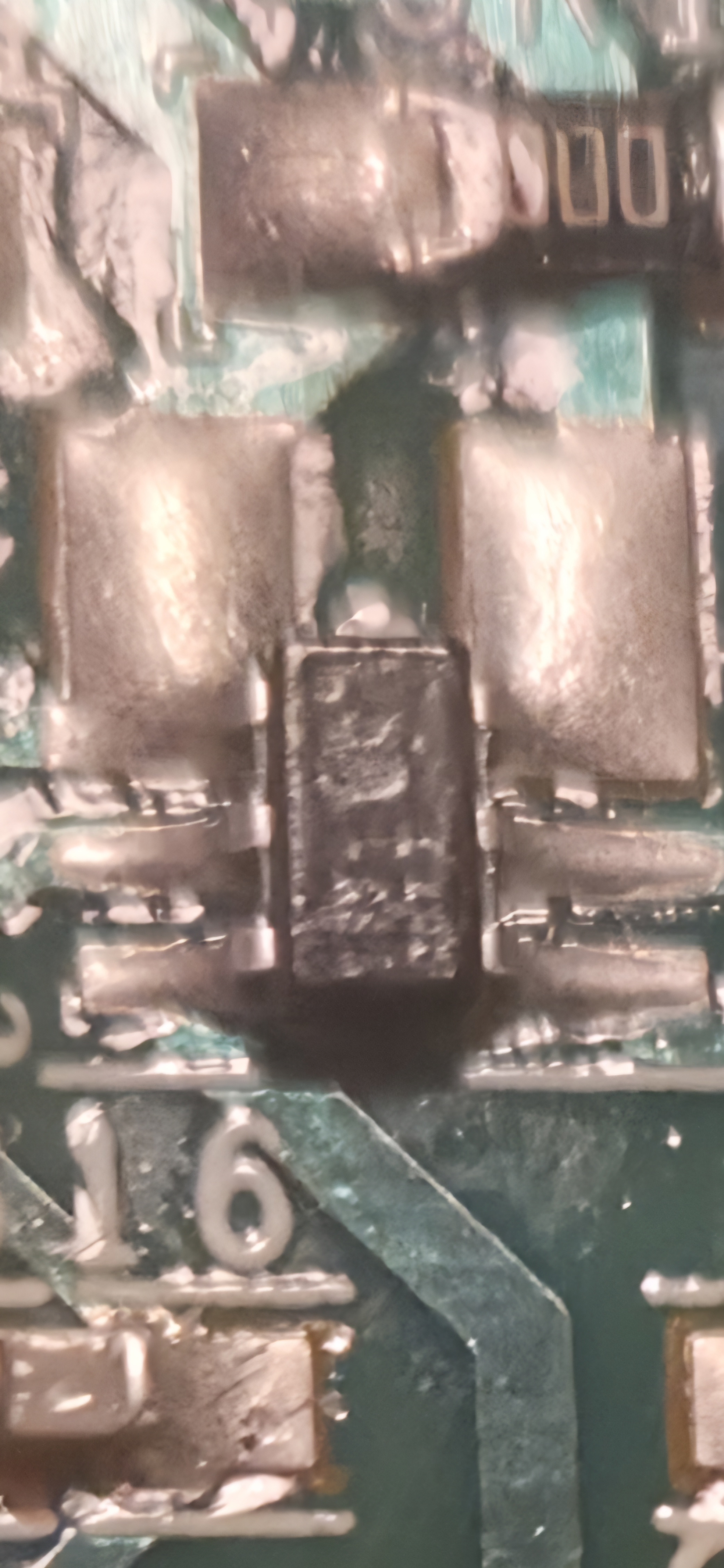

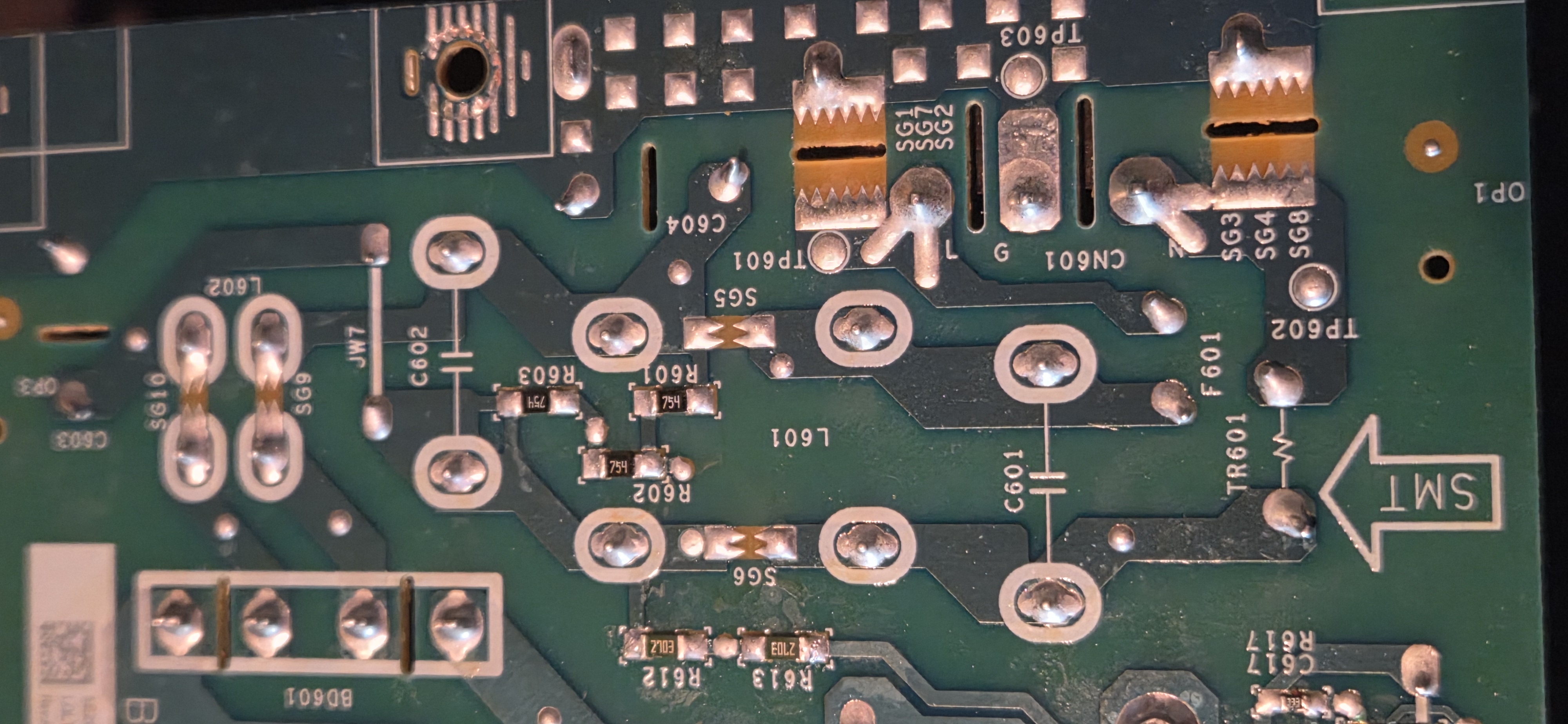

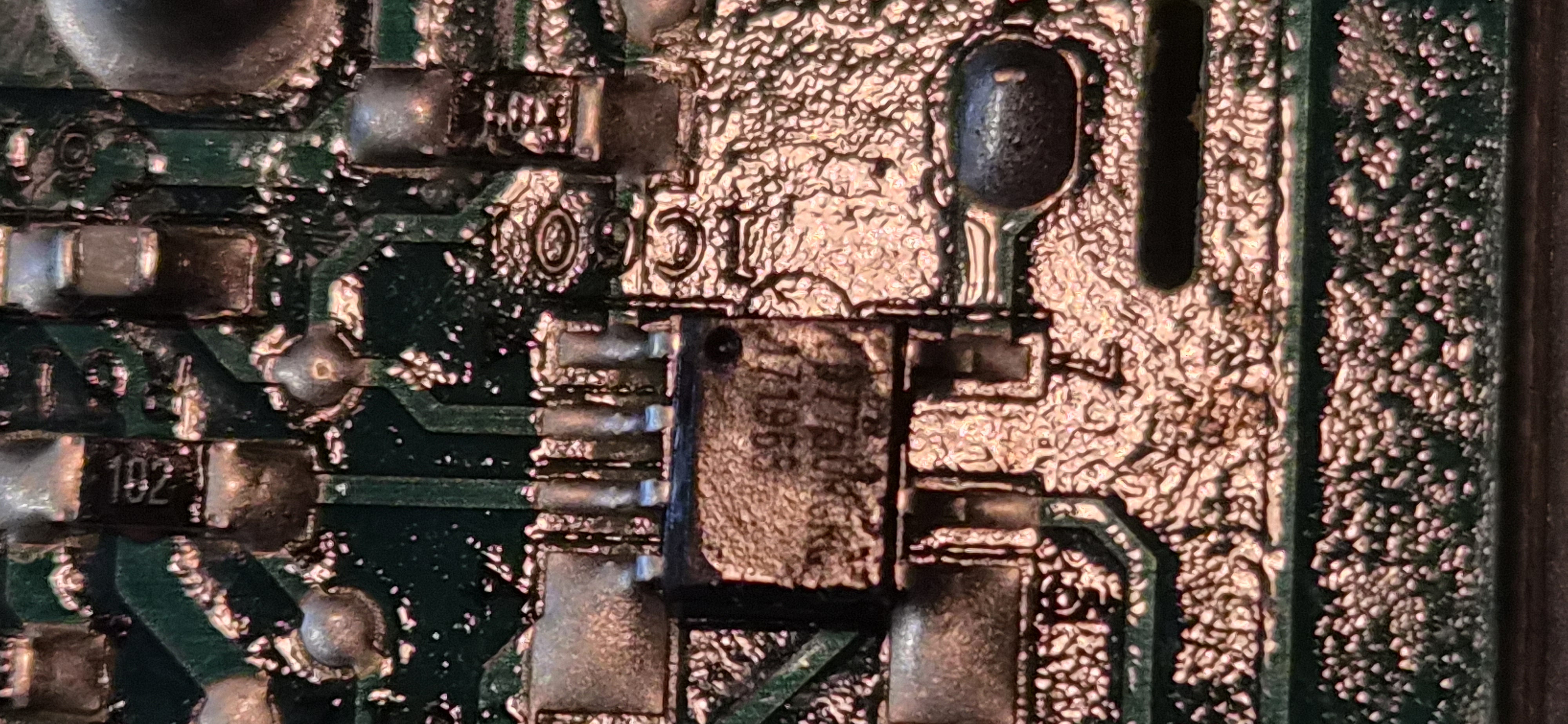

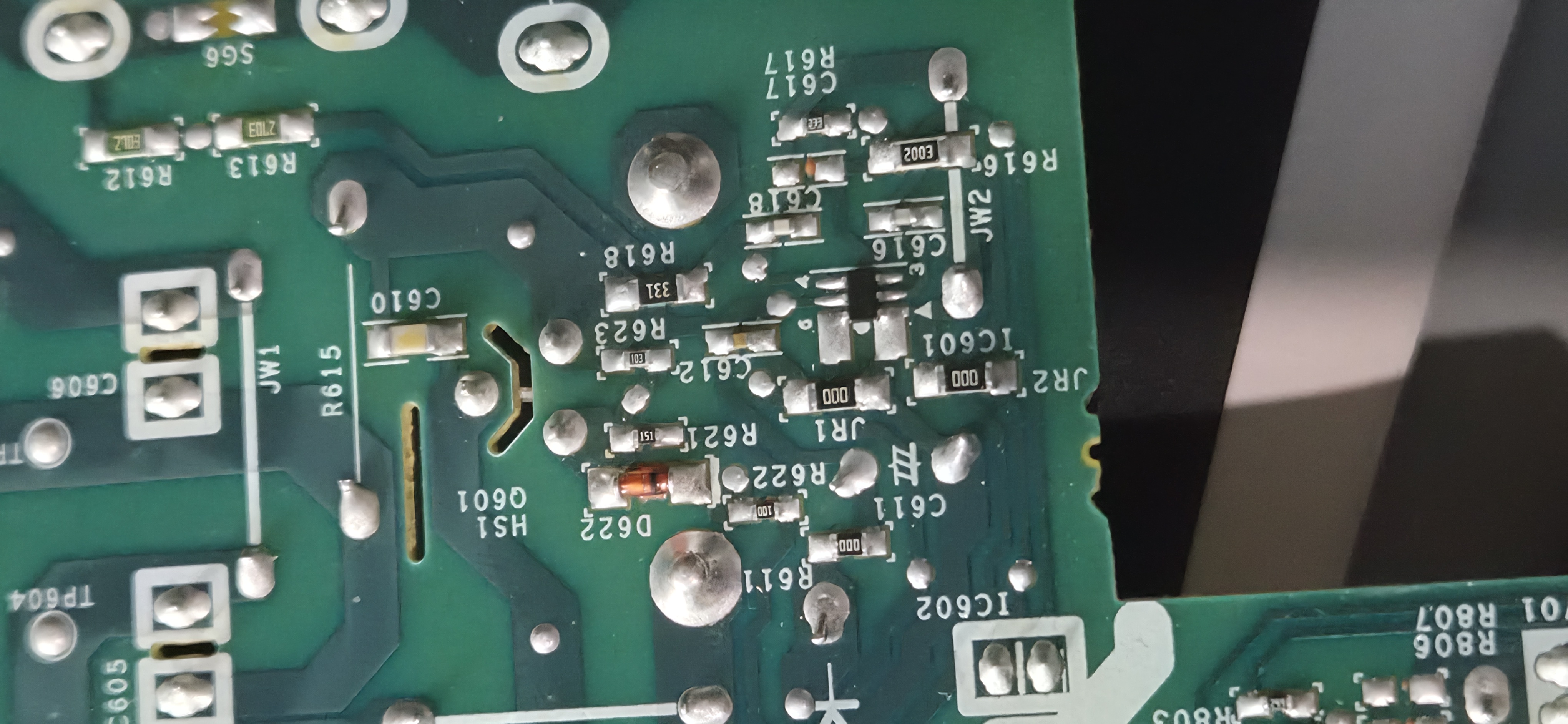

Започнах да меря напрежения и да се опитвам да разбера как точно работи захранващата схема. Започнах и да си говоря с Gemini (за хората, които отричат AI - в този случай е безценен помощник - много бързо намира всякаква информация за елементите по схемата). Около час главоблъсканица с фазомер, мултицет, халогенна лампа за разреждане на остатъчния заряд в големите кондензатори и в крайна сметка намерих виновникът - изгорял ШИМ (Широчинно-Импулсен Модулатор / PWM - Pulse Width Modulator) на захранващия блок.

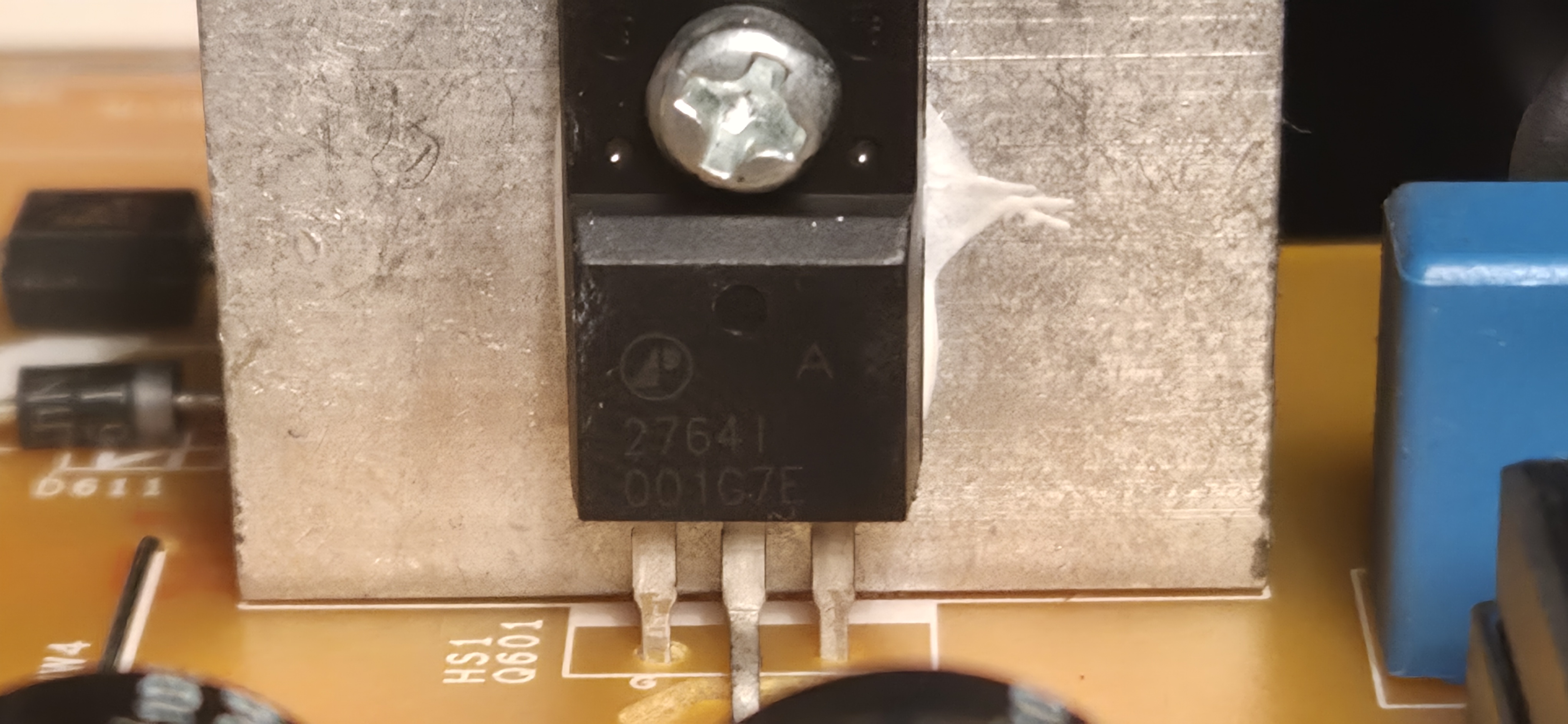

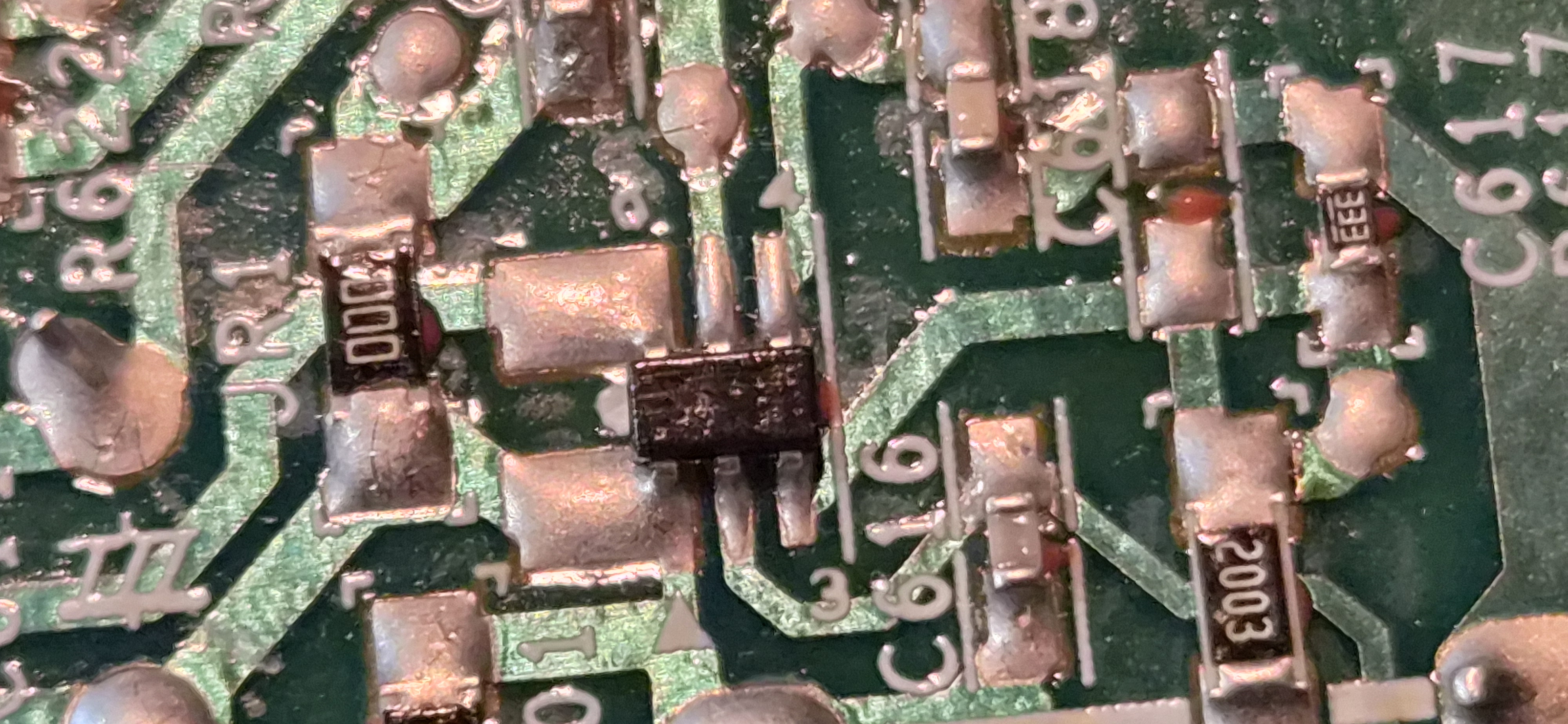

Елементът е SMD / Surface-Mount Device - с доста малки размери, смяната с поялник съвсем не е невъзможна но не е лесна. Много исках да опитам този ремонт, но моя приятел предпочете да поръчаме цял захранващ блок (здрав, разбира се) и да го сменим по най-бързия начин, за да не губим допълнително време. Разбира се, при дефектирал ШИМ най-вероятно и управляваните от него MOSFET транзистори също трябва да бъдат сменени, защото шансовете да оцелеят се нищожни. Ремонтът щеше да струва около 18 евро, но чакането за новите елементи от Китай щеше да е доста продължително - друга причина да изберем варианта с готово ново захранване.

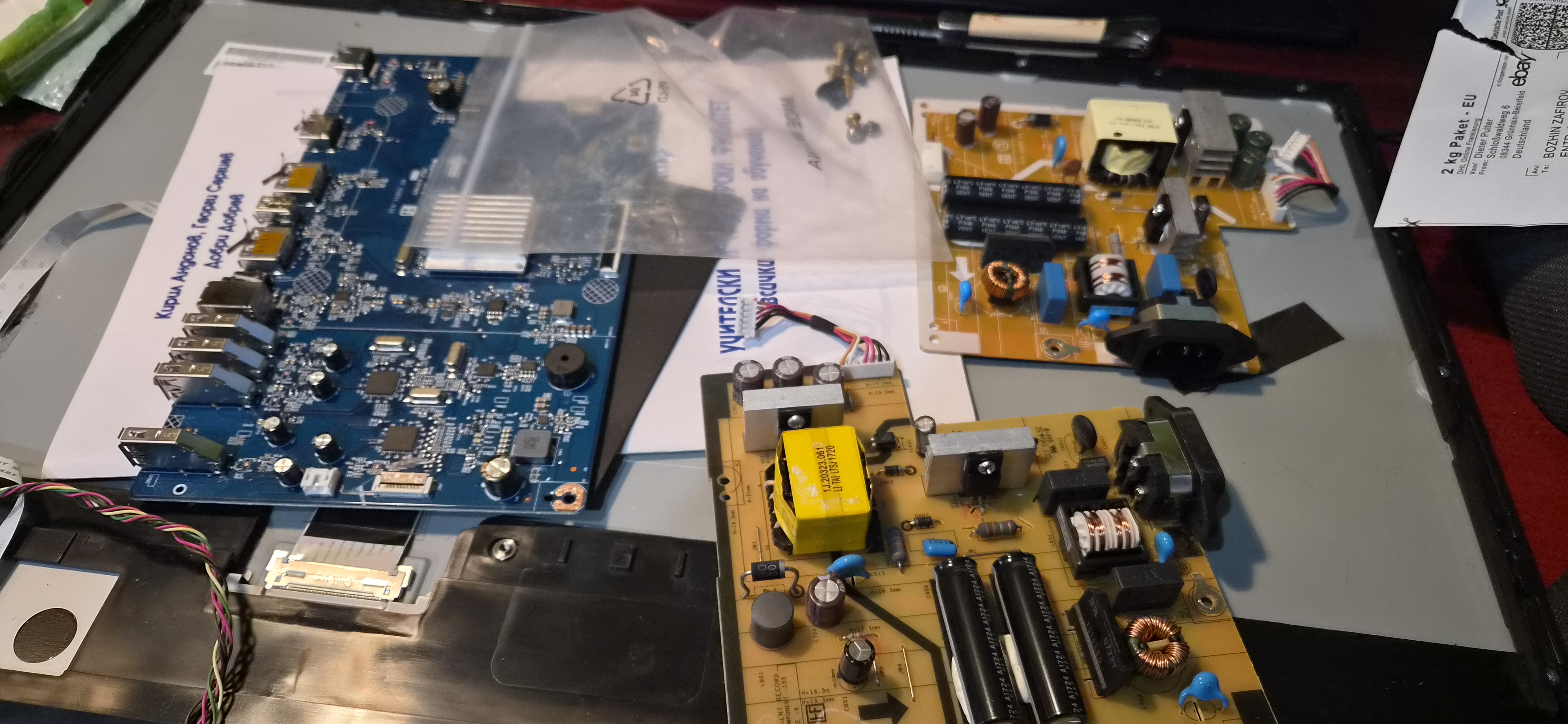

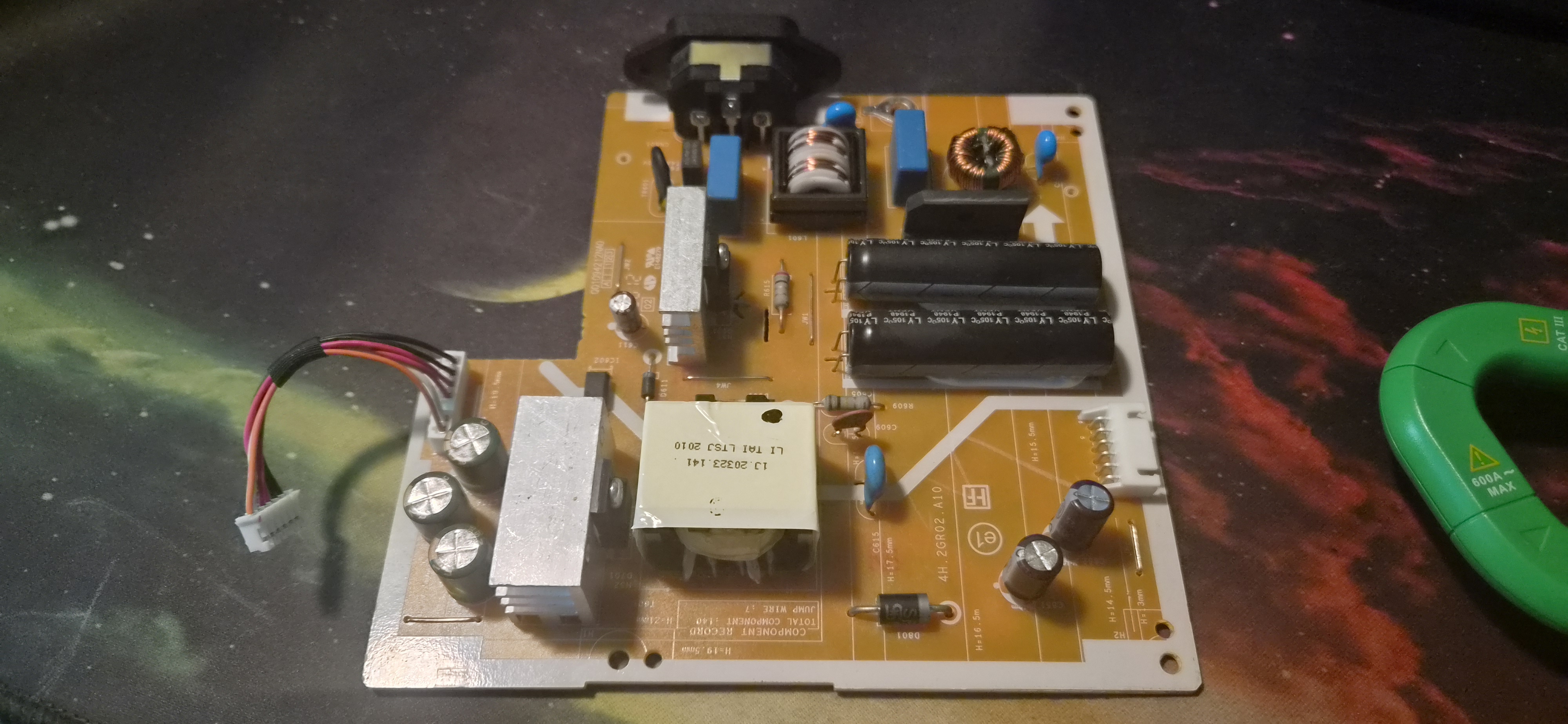

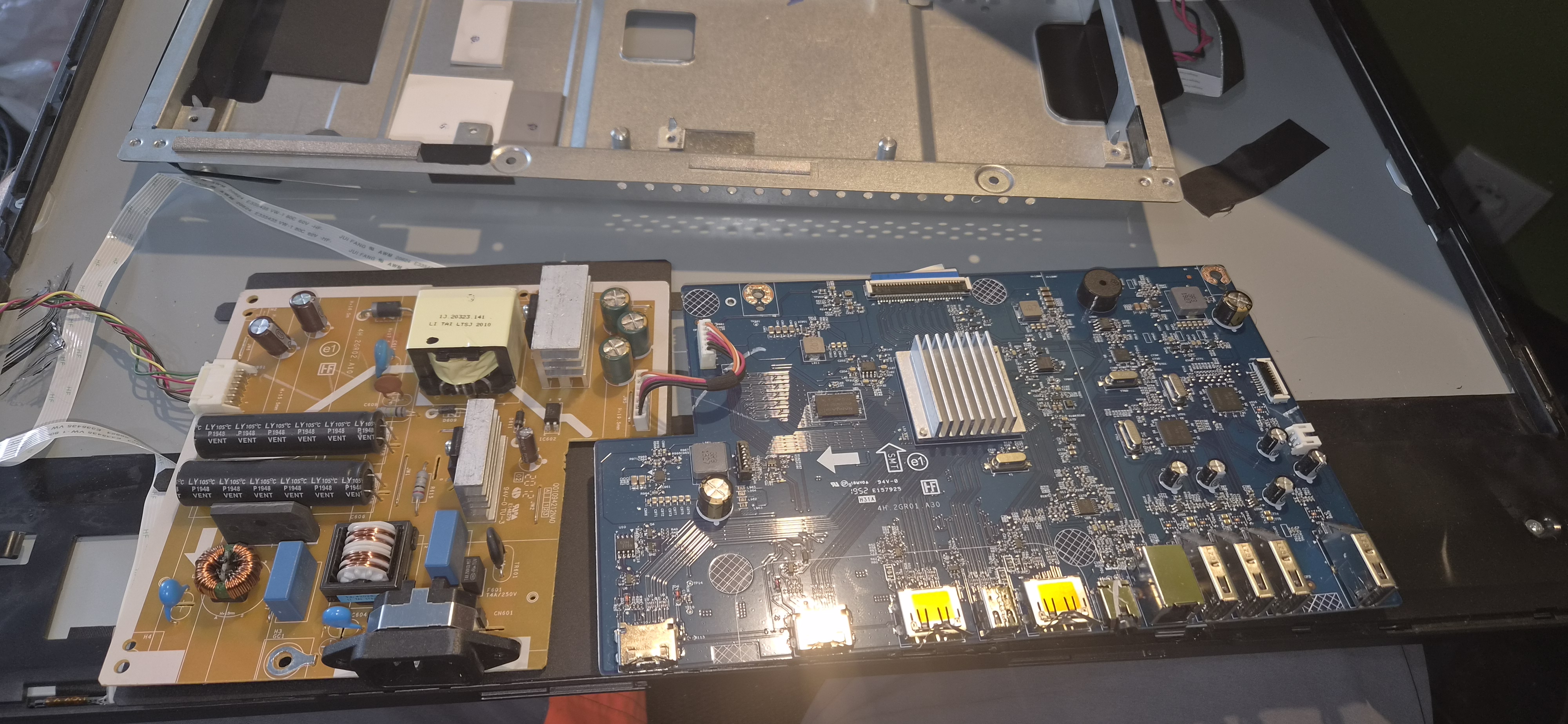

Около 10 дни по-късно пристигна новото захранване, започнах да сглобявам и - О, Гадост! Продължава да не работи … Явно щетите по електрониката са били значително по-големи от очакваното: При изгарянето на ШИМ-а - MOSFET-а за кратко време подава ток/напрежение, които са повредили и процесора (или захранващите/филтриращите вериги) в дъното на монитора, което води до доста по-скъп и сложен ремонт. Не, не мога да сменя процесор, ако е по-проста повреда вероятно при достатъчно търпение бих могъл да я намеря и отстраня, но шансовете да е проста повреда при този “инцидент” не са големи. Много по-вероятно е точно процесора да е изгорял. Смяната на процесора изисква доста повече от поялник, което нямам налично - а и смяната на процесор ще повлече след себе си още много работа… Не, тук тегля чертата - не ми е професия това за да влизам в такава дълбочина и детайли.

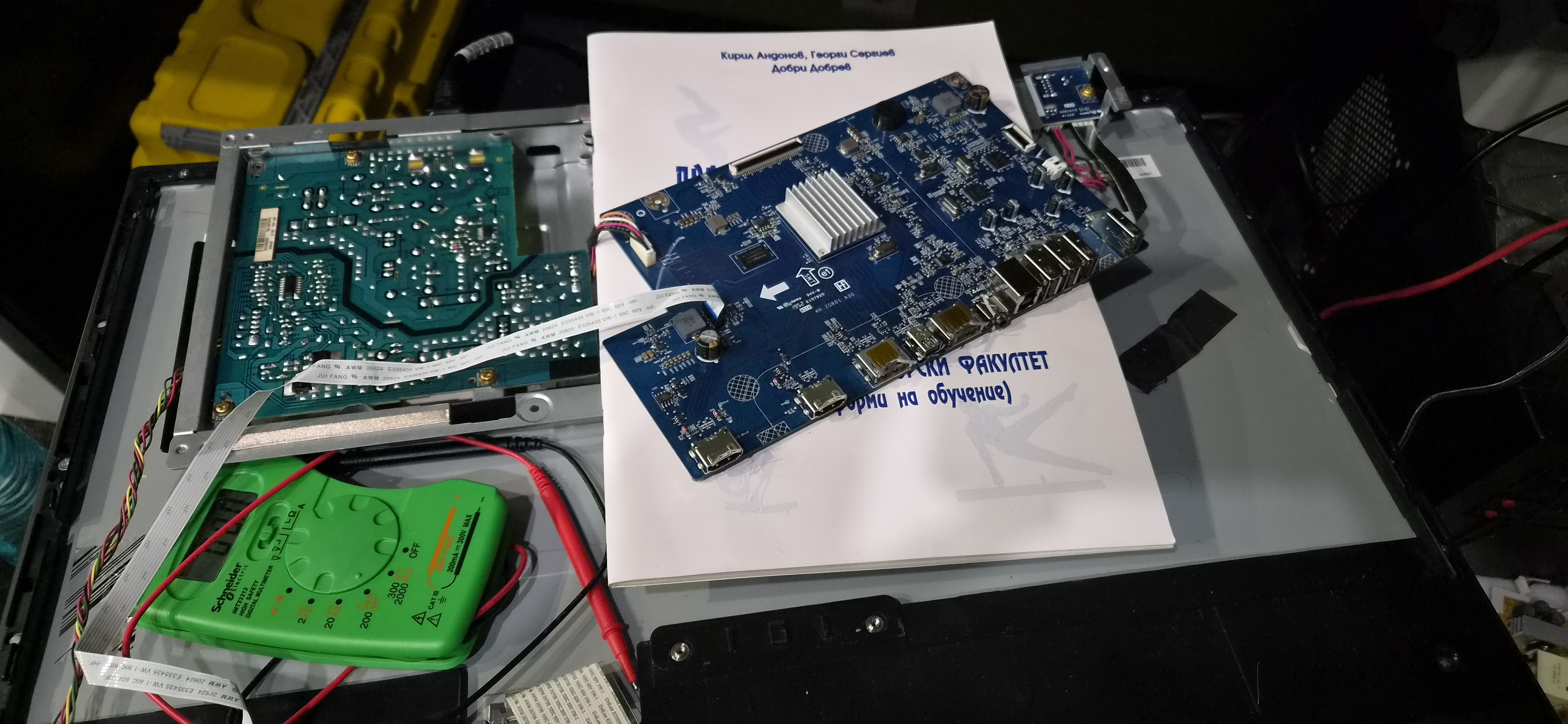

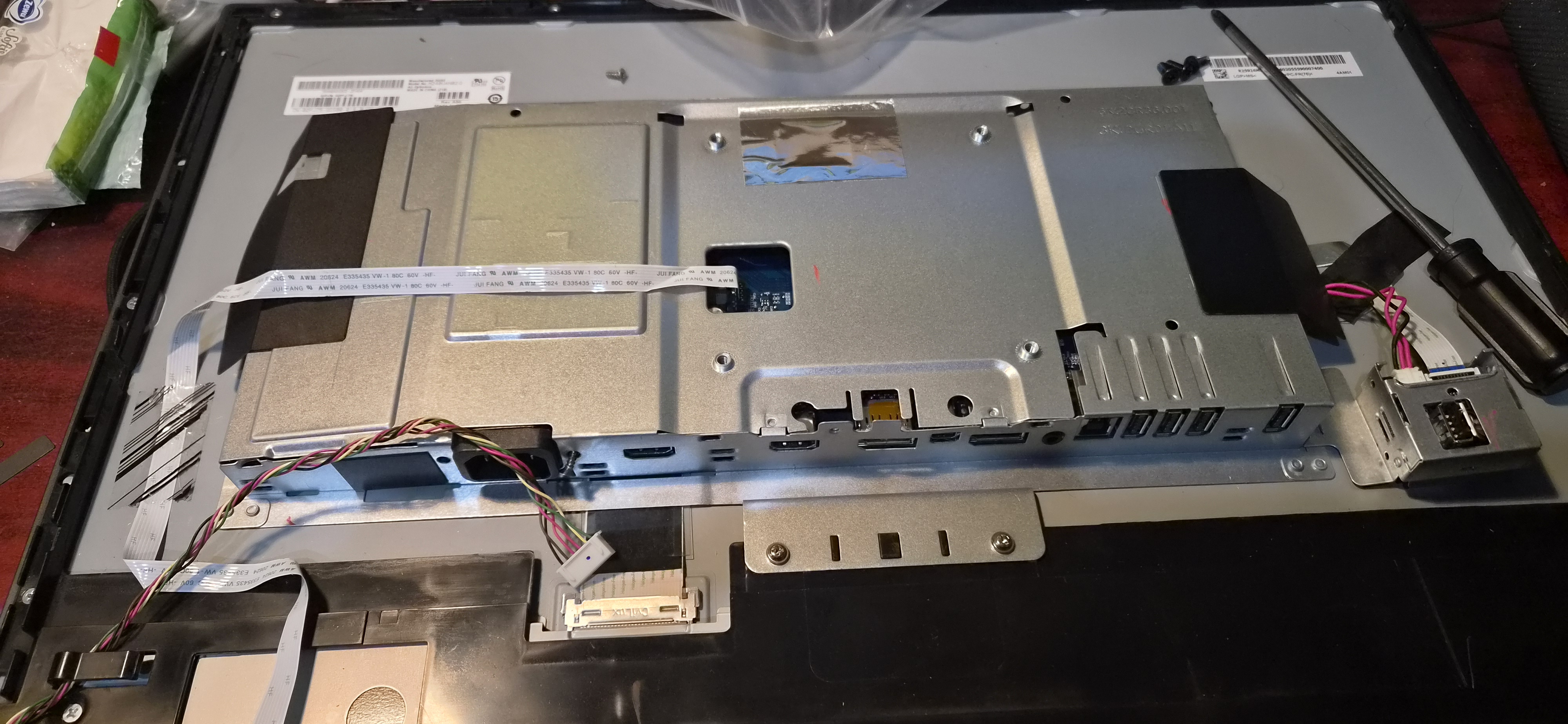

Какво следва? Въпреки желанието на моя приятел да се откажем от опита за съживяването на този монитор, поръчах ново дъно - достатъчно ме сърбят ръцете за да поправя този монитор 😁 Не се предавам лесно, хубавите неща стават бавно - но когато се случат, удоволствието от свършената работа карат човек да си каже: “заслужаваше си”.
Следва продължение …
Очаквам с нетърпение да пристигне новото дъно, след това ще стане ясно този монитор ще го бъде ли, или се е превърнал в проект за губене на и без това оскъдното време…
